S、(SM、SF、SY)型單級雙吸水平中開式離心泵
產品名稱:S、(SM、SF、SY)型單級雙吸水平中開式離心泵
流量Q:72~10800m3/h
揚程H:11~140m
應用領域:適應于工廠、城市、礦山、電站、農田、水利等領域
訂購熱線:0731-57261028

概 述
S型系單級雙吸水平中開式離心泵,適應于工廠、城市、礦山、電站、農田、水利等領域。用于輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體,被輸送的介質溫度為0℃~80℃。允許最大的進口壓力0.6MPa。
SM 型泵是針對泥砂河流及類似水質的特點,在S 型泵基礎上采用新型抗磨結構及材質而設計的新產品,用于多泥砂介質的輸送;過流部位的材質為抗磨鑄鐵等;
SF 型泵是在S 型泵基礎上采用耐腐蝕材質而設計的新產品,用于各類腐蝕介質和油品的輸送;

SY 型泵是在S 型泵基礎上改進設計的,用于各類油品的輸送,并可以采用各種材質。


參數范圍
流量Q 72~10800m3/h

揚程H 11~140m


型號說明
300S-19A
300-吸入口徑300mm
S-單級雙吸水平中開式離心泵(SM 為抗磨型,SF 為耐腐型,SY 為輸油型)
19-設計點揚程

A-表示葉輪外徑第一次變化,A、B、C……依次類推


結構型式

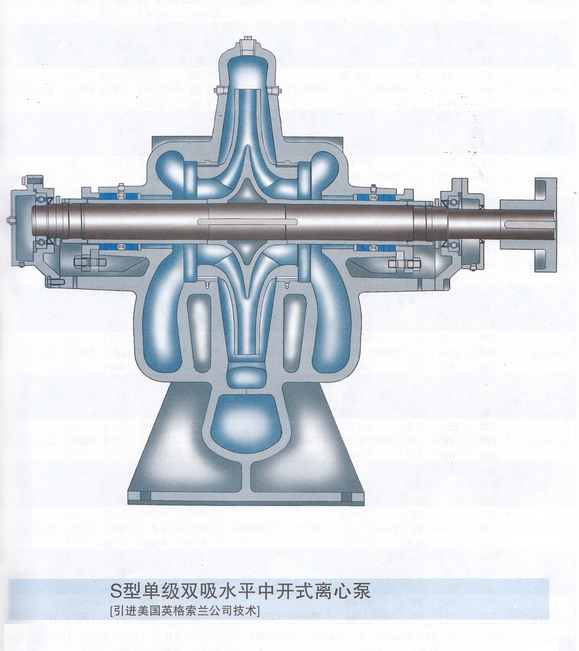

泵為臥式安裝,泵殼于軸心線水平分開,上部為泵蓋,下部為泵體,吸入口和吐出口均在泵軸線下方的泵體上,其中心線與軸線垂直,檢修時不需拆卸進水和出水管路,即可揭開泵蓋,取出轉子部件。

軸封型式根據用戶要求可填料密封,可機械密封。


旋轉方向

從電機端向泵看,×××S-××型泵為順時針?lè )较蛐D,即吸入口在右,吐出口在左。也可根據用戶要求將驅動端移到泵的另一端,此時,轉向和吸入、吐出口方向均與上述相反(注:此時泵型號名稱改為S×××-××)。


主要零件材質

泵的過流部件材質均為鑄鐵,如用戶需要,葉輪也可用鑄鋼或黃銅制造,但須在訂貨合同上注明。


成套范圍
成套供應泵、電機、聯軸器。泵吸入口徑≤200mm 配公用底座,其余一般不配底座,如用戶需要可以特殊,但須在訂貨合同上注明。

訂貨時請注明主要零件材質及軸封形式,若對泵、電機有特殊要求,可與本公司協商有關技術要求。













訂貨流程 客戶采購清單請傳真至 0731-57261078,或來電咨詢 0731-57261028。 收到客戶采購清單,為客戶提供水泵型號選型與報價(價格清單)。 具體商定:交貨期、特殊要求等事宜。 訂貨須知 客戶對產品有特殊要求,須在訂貨合同中提供以下說明: 水泵流量 水泵揚程 配套電機 運用介質及溫度、壓力范圍 實驗、檢驗標準及其他要求 本場可根據客戶特殊要求配置各類驅動裝置。 如由客戶提供確定的水泵類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
