概 述
IS 型單級單吸離心清水泵,適用于工業和城市給排水,亦可用于農業排灌。用于輸送清水或物理及化學性質類似于水的其它液體,被輸送液體溫度不高于80℃,允許進口壓力0.3MPa.
ISY 型單級單吸離心輸油泵,適用于輸送不含固體顆粒,粘度小于12 厘沲的無腐蝕油類和石油產品,輸送介質溫度為-20℃~80℃,允許進口壓力0.3MPa.
IR 型單級單吸離心熱水泵,適用于各類建筑的采暖熱水、空調系統及冶金、紡織、化工、印染等部門,可輸送不含有體積超過0.1%和粒度小于0.2mm 的固體雜質溫度低于105℃,進口壓力不大于0.4MPa.的中性熱水。

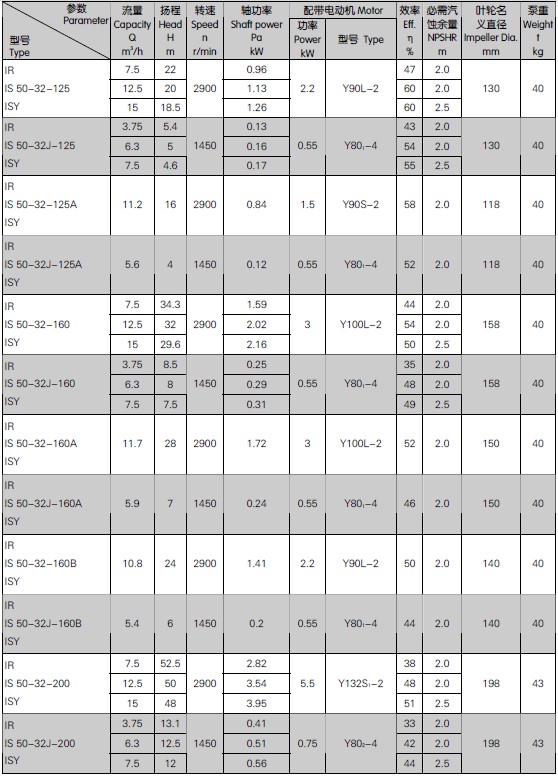

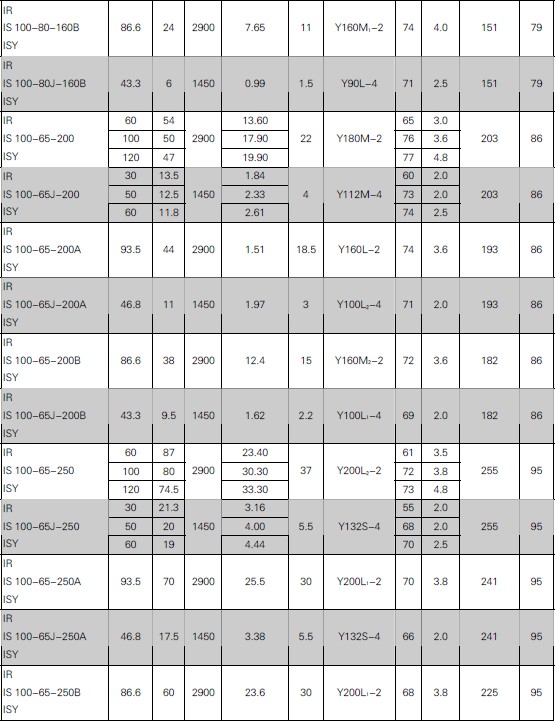

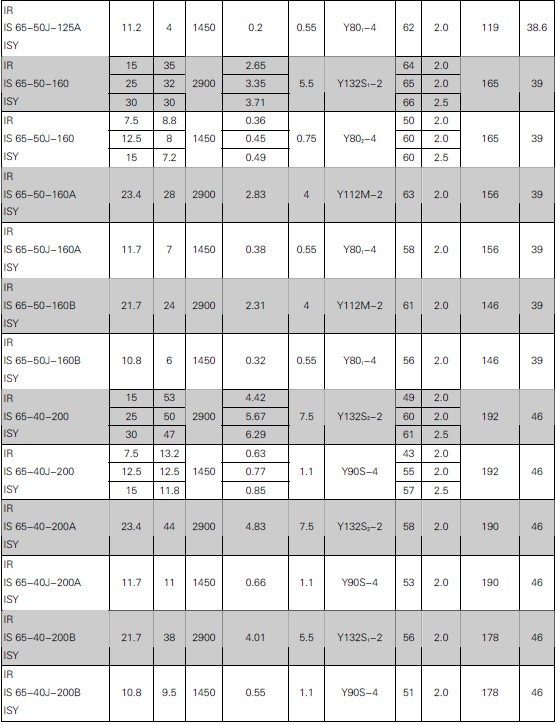

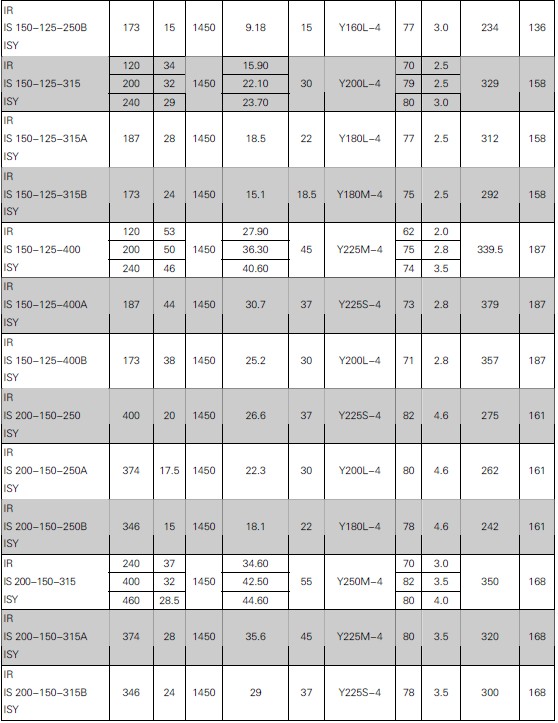

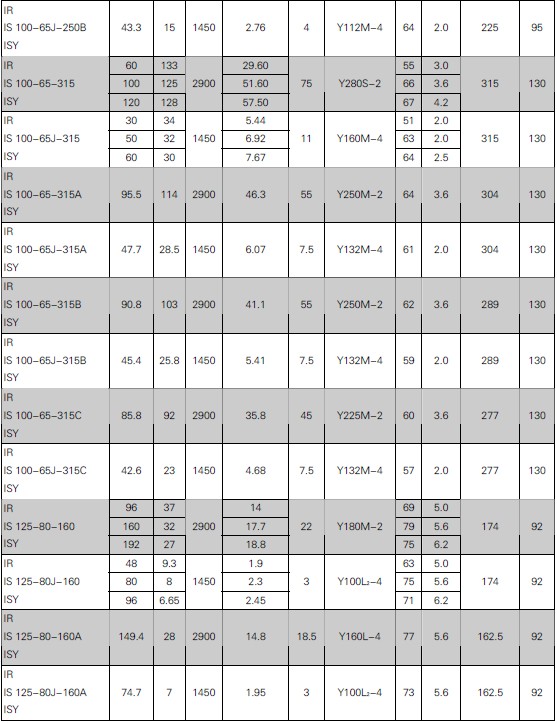

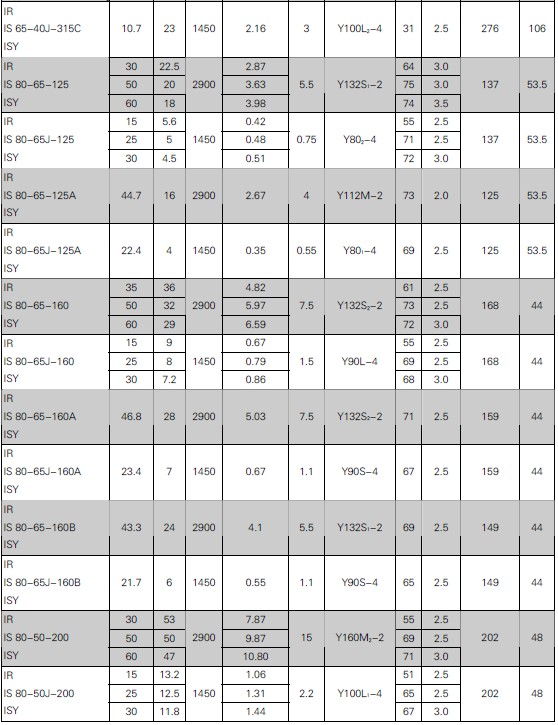

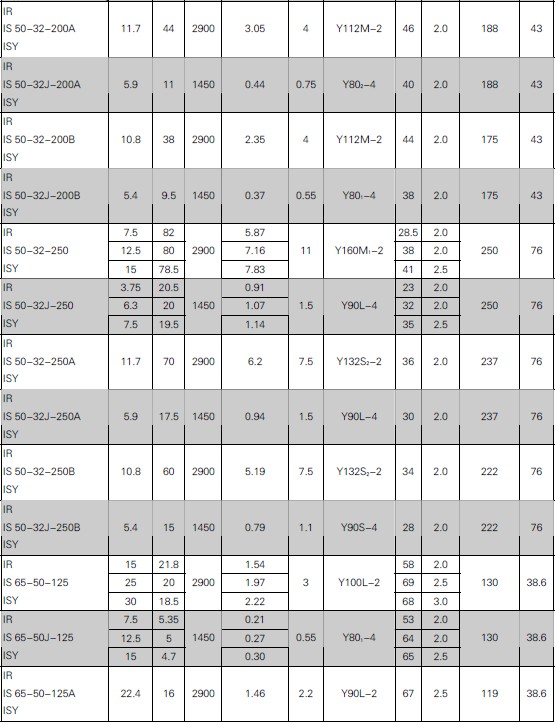

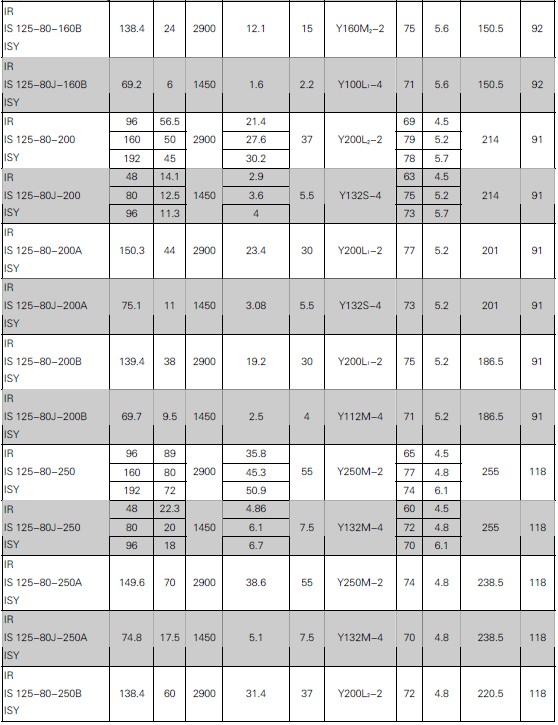

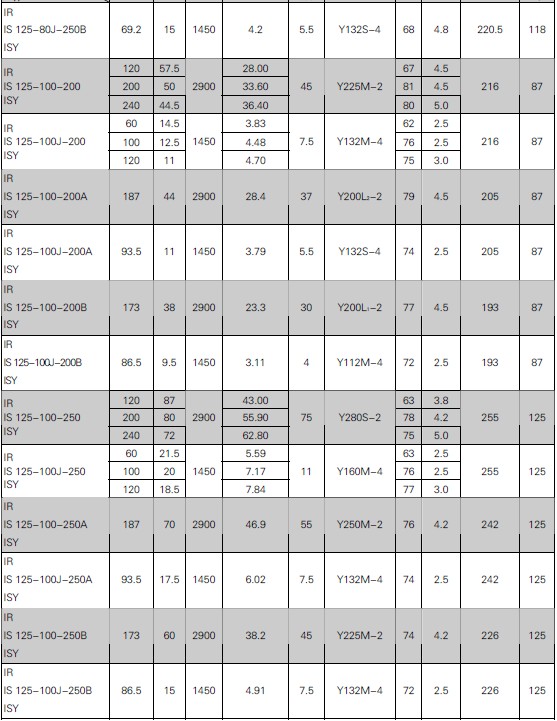

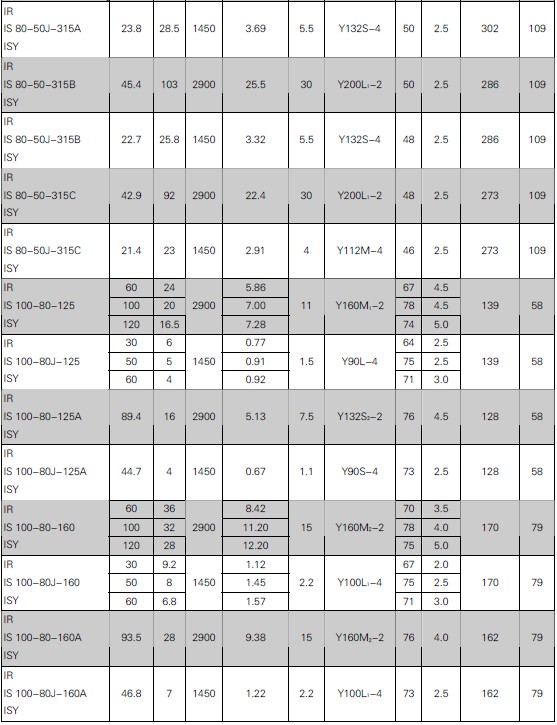

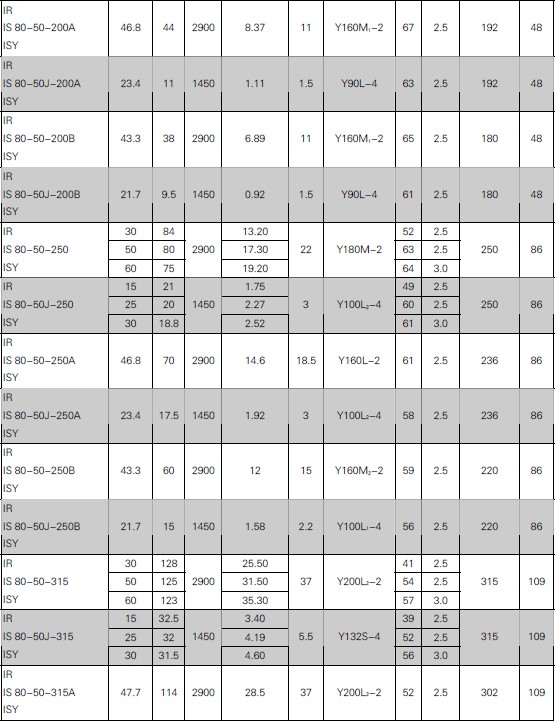

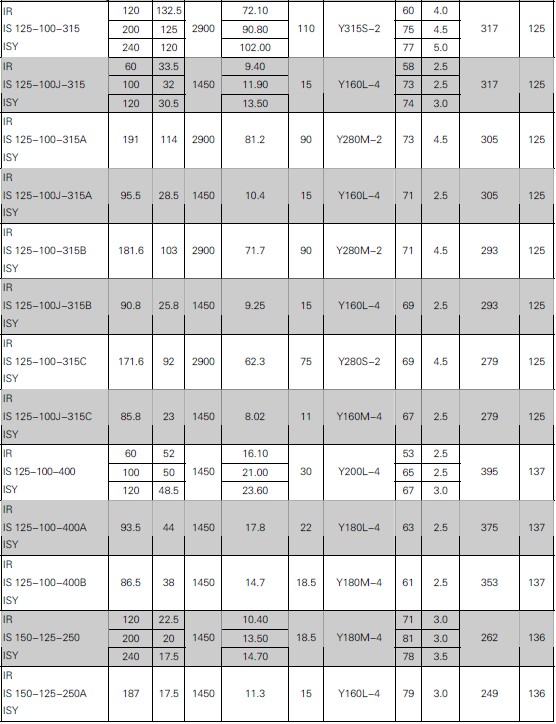

參數范圍
流量Q:5.4~400m3/h
揚程H:4~125m
型號說明
IS、ISY、IR 100-65J-200A
IS-單級單吸離心清水泵
ISY-單級單吸離心輸油泵
IR-單級單吸離心熱水泵
100-吸入口直徑
65-吐入口直徑
J-表示降速使用
200-葉輪的名義直徑
A、B、C 分別表示葉輪外徑經第一、二、三次切割

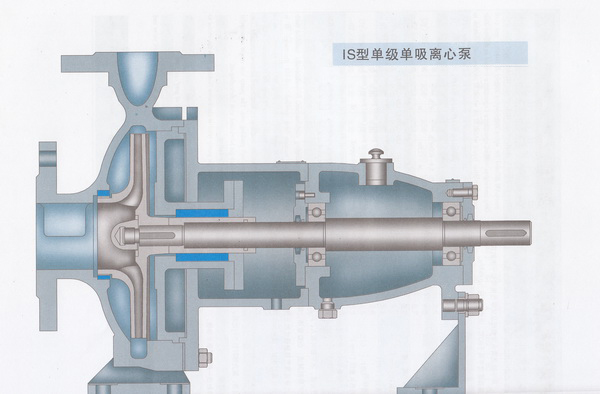

結構型式

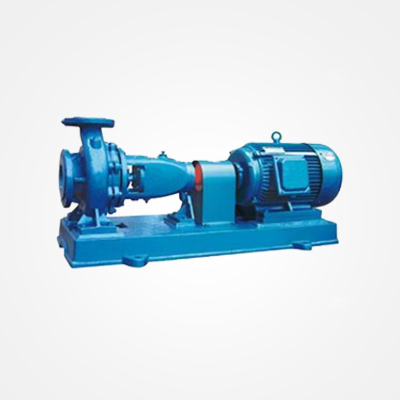

泵為臥式安裝,水平軸向吸入、向上徑向吐出。泵為懸架式結構,檢修時不需拆卸進、出口管路,即可退出轉子部件進行檢修。泵是通過普通彈性聯軸器或加長彈性聯軸器與電動機聯結,泵的軸封采用軟填料密封。軸承為單列向心球軸承,采用潤滑油潤滑。
旋轉方向
從電機端看,泵為順時針?lè )较蛐D。
主要零件材質
過流部件材質一般為普通灰鑄鐵。
成套范圍
成套供應泵、電動機、公用底座、聯軸器等,還提供底閥、止回閥、閘閥。
訂貨時請注明主要零件材質,若對泵、電機有特殊要求,可與本公司協商有關技術要求。
