離心泵
ISG 型系列管道離心泵,采用IS 型離心泵之性能參數,在SG 型管道泵的基礎上進行巧妙組合設計而成,同時根據使用溫度,介質等不同派生出IRG 管道熱水泵、GRG 型管道高溫泵、IHG 型管道化工泵、YG 型管道油泵、IHGB 型防爆管道化工泵,該系列產品具有占地面積小,外形緊湊美觀、效率高、噪音低、振動小、性能穩定等優點,其性能參數符合ISO2858 國際標準,且符合JB/T53058-93 質量標準要求,是代替常規離心泵的理想產品。
產品特點
1、泵為立式結構,進出口口徑相同,且位于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀、占地面積小,建造投入大大降低。
2、葉輪直接安裝在電機的加長軸上,軸向尺寸短,泵與軸承配置合理,能有效的平衡泵運轉產生的徑向和軸向負荷,從而保證了泵的運行平穩性及振動噪音低等;
3、軸封為機械密封,且采用硬質耐磨合金材料制成,正常使用時間可達8000 小時以上;
4、安裝檢修方便,無需拆動管路系統,只要拆下泵聯體座即可抽出全部轉動部件。
主要用途
1、ISG 型系列管道離心泵,供輸送清水及物理化學性質類似于水清水的其它液體之用,適用于工業和城市給排水,高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通空調冷熱水循環增壓及設備配套,使用溫度T≤80℃;
2、IRG(GRG)型管道熱水(高壓)循環泵,適用于能源、冶金、化工以及賓館飯店等鍋爐溫熱水增壓循環及城市采暖系統循環用泵,IRG 型使用T≤20℃,GRG 型使用溫度T≤220℃;
3、IHG 型、IHGB 型管道化工泵,是根據所輸送介質的不同而采用不同的不銹鋼材質及配裝防爆電機,適用于石油、化工冶金、食品制藥、電力、造紙等行業輸送有腐蝕性及易燃易爆液體之用,使用溫度T≤100℃;
4、YG 型管道油泵,供輸送汽油、煤油、柴油等油類及易燃易爆介質之用,使用≤120℃。
工作條件
1、最大工作壓力≤2.5MPa(不同泵型號有所區別);
2、吸排介質的固體不溶物體積不超過單位體積的0.1%;
3、周?chē)h(huán)境溫度不超過40℃,海拔高度不能超過1000m,相對溫度不超過95%。
注:用戶如有其它特殊要求,訂貨時應注明,以便提供可靠之產品。
型號意義

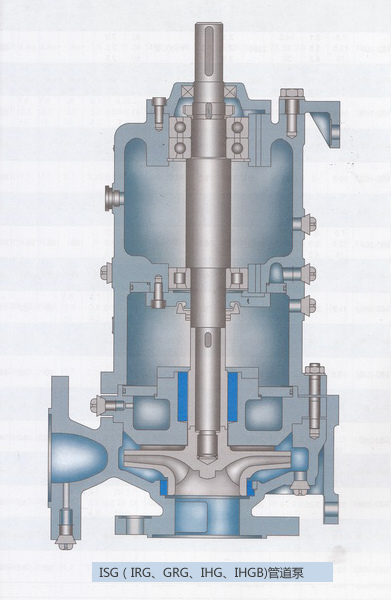

ISG(IRG、GRG、IHG、IHGB、YG)200-315(I)A(B、G)
ISG——單級單吸立式管道離心泵
IRG——單級單吸立式熱水循環泵
GRG——單級單吸立式高溫循環泵
IHG——單級單吸立式化工泵
IHGB——單級單吸立式防爆化工泵
YG——單級單吸立式管道油泵
200——泵進出口公稱直徑
315——葉輪名義直徑
I——流量分類
A——葉輪經第一次切割
B——葉輪經第二次切割
G——葉輪經第三次切割
